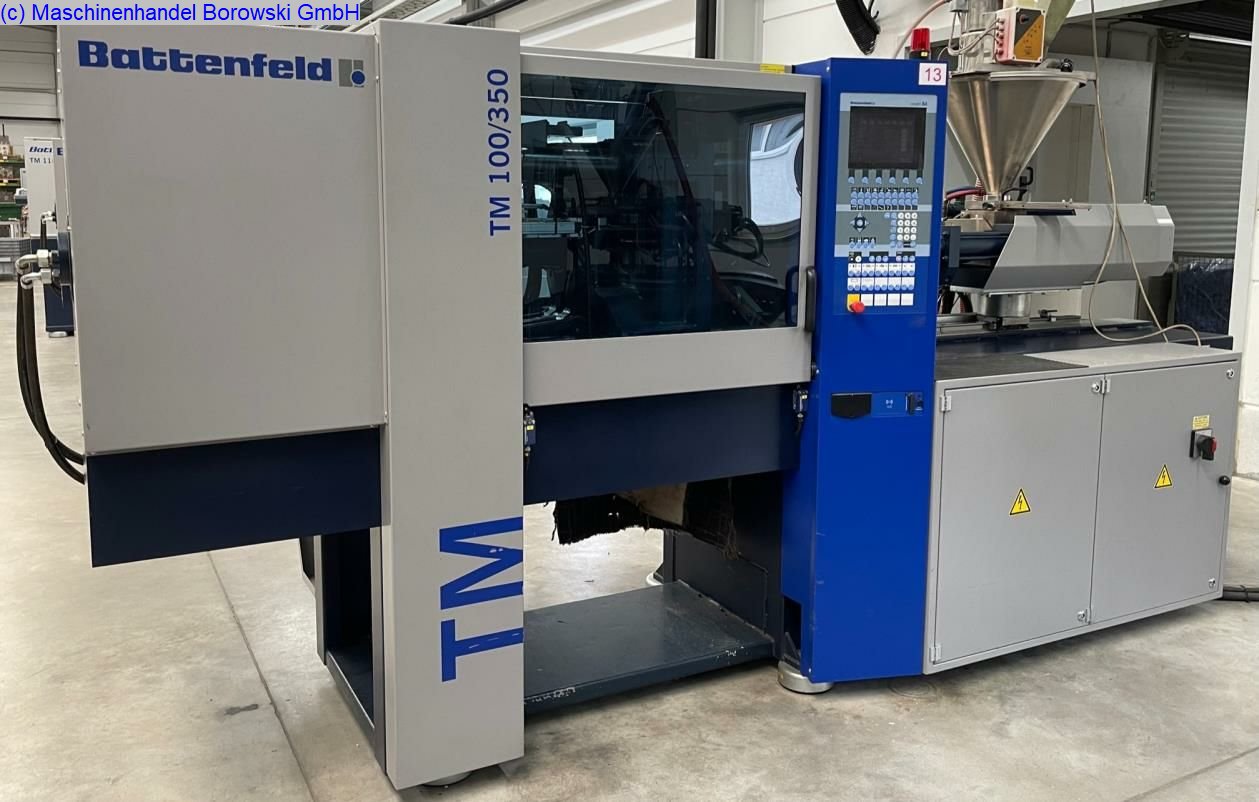

Używana wtryskarka BATTENFELD TM 100-350
| Numer magazyn: | 503052 |
| Producent: | BATTENFELD |
| oznaczen: | TM 100-350 |
| Sterowanie: | UNILOG B4 |
| Rok produkcji:: | 2007 |
| Roboczogodzina:: | 39184 h |
Wtryskarki Battenfeld TM od lat są wyposażone w sprawdzoną technologię dźwigni wahadłowej i umożliwiają niezawodną produkcję części wtryskowych z tworzyw sztucznych w krótkich cyklach. Kontrola techniczna rozpoczyna się od hydrauliki poprzez jednostkę wtryskową, jednostkę zaciskową, pompę, a kończy na terminalu obsługowym UNILOG B4.
Odległość między listwami wynosi 420 x 420 mm, a minimalna wysokość zabudowy 200 mm przy ścieżce otwarcia 380 mm określają maksymalne i minimalne wymiary formy wtryskowej. Średnica śruby wynosi 35 mm i można ją zmienić za dodatkową opłatą.
Odległość między listwami wynosi 420 x 420 mm, a minimalna wysokość zabudowy 200 mm przy ścieżce otwarcia 380 mm określają maksymalne i minimalne wymiary formy wtryskowej. Średnica śruby wynosi 35 mm i można ją zmienić za dodatkową opłatą.
dane techniczne zamknięcia
| Sila zwarcia: | 1000 | kN |
| Prześwit między kolumnami (h x v): | 420 x 420 | mm |
| Wymiary płyt stołu (h x v): | 640 x 640 | mm |
| Wysokość formy min: | 200 | mm |
| Maksymalna wysokość formy: | 450 | mm |
| Odstep miedzy plytami: | 830 | mm |
| Droga otwarcia: | 380 | mm |
| wyrzutnik: | 150 | mm |
| wyrzucanie: | 41 | kN |
| Centrowanie D plyty ruchomej: | 125 | mm |
| Centrowanie D plyty stalej: | 125 | mm |
dane techniczne wtrysku
| średnica śruby: | 35 | mm |
| Objetosc wtrysku: | 169 | ccm |
| Cisnienie wtryskiwania: | 2083 | bar |
| d?ugo?? ?ruby: | 22 | l/d |
| Droga slimaka: | 175 | mm |
| Predkosc obrotowa slimaka : | 397 | min |
| Moment obrotowy slimaka: | 621 | N |
| stopa uplastycznienie: | 21 | g/s PS |
| Szybkosc wtrysku w powietrze: | 134 | g/s PS |
| Ilosc kanalow ogrzewczych: | 1+3 | |
| Droga ustnika: | 250 | mm |
Wymiary i waga
| Wymiary w: | 4m x 1.32m x 2.09m | |
| Ciezar calkowity w: | 3600KG | |
