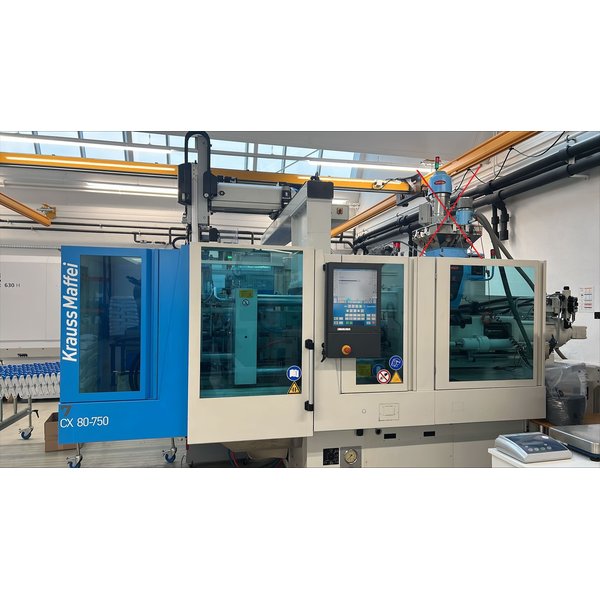

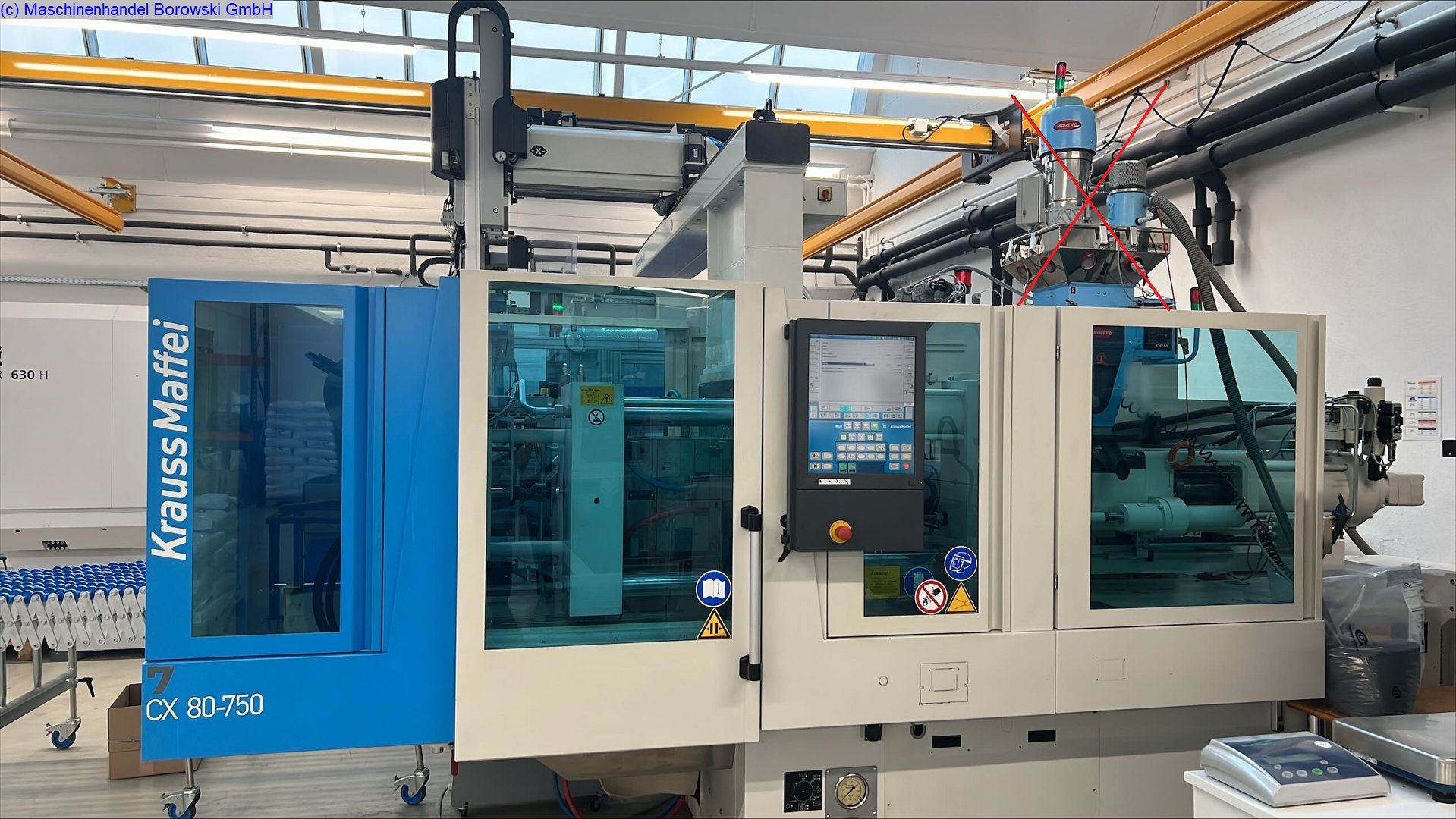

Die überarbeitete CX-Baureihe von KraussMaffei bietet für jeden Kundenwunsch die richtige Lösung. Durch verschiedene Bausteine kann für jeden die Maschine individuell konfiguriert werden – ob Lohnspritzgießer oder Technologiekonzern. Mit der vollhydraulischen CX-Baureihe bietet KraussMaffei besonders kompakte, effiziente und flexible Zwei-Platten-Maschinen.

Die Highlights der CX-Baureihe auf einen Blick:

Kompakt
–durch Zweiplatten-Konzept mit freitragender Schließe
mit großzügigen Stellflächen für Peripheriegeräte


Effizient
–durch intelligentes Energiemanagement und BluePower Effizienzpakete
–dank neuen Antriebskonzepts und Schließenhydraulik nach modernster Technik

Flexibel
–durch modularen Aufbau– als leistungsfähige Basis für weiterführende Technologien

Ausstattungsdetails:

• BluePower – Servopumpenantrieb
• Servomotorisches Pumpenantriebssystem für einen besonders energieeffizienten Betrieb der Maschine.
• Pneumatikventil 1 an BWAP Bediengegen-seite für Blasfunktion (1 Stück 5/2 Wegeventil mit 1 Magnetspule). Ansteuerung wahlweise Weg/Zeit oder Zeit/Zeit. Menge über 1 Drossel am Ventilausgang manuell einstellbar. Anschluss über Schlauchsteckverbindung.
• Verbreiterung der Formaufspannplatten und horizontale lichte Einbauweite zwischen den Holmen verbreitert.
• Mechanische Schnittstelle nach EUROMAP 18 für Handhabungsgerät auf FWAP
• Endposition "hinten" des Auswerfers und der Werkzeug-Auswerferplatte in Reihe überwacht Medienwächter im Pumpenraum zur Ölwannenüberwachung
• Vergrößerter Ölkühler für Wasservorlauftemperatur max. 31°C. Der Differenzdruck zwischen

Wasservorlauf und Rücklauf darf 2,0 bar nicht unterschreiten.

• Servicemanometer mit hydraulischem
  • Wahlschalter an der Bedienseite zur wahlweisen Anzeige von:
    • Systemdruck (Pumpendruck)
    • Spritzdruck / Nachdruck
    • Aggregatfahrdruck
  • Druckspeicher für gleichzeitiges Fahren von hydr. Auswerfer und Kernzügen während Öffnungs- und Schließbewegung bei servomotorischem Pumpenantrieb
  • Hydraulische Kernzugsteuerung 1-fach an BWAP Bediengegenseite
  • 4/3-Wegeventil mit 2 Magnetspulen und gesperrter Mittelstellung, Anschlussgröße 1/2 Zoll Innengewinde. (Geschwindigkeit und Druck am Bild-schirm einstellbar)
  • Steckerbelegung nach EUROMAP 13
  • Wasserbatterie 6 - fach. mit Thermometer
  • Maschinenseitige Anschlüsse für Werkzeugtemperierung 8-fach:

Schlauchverbindungen (Vorläufe blau, Rückläufe rot) von der am stirnseitigen Verkleidungsblech der Schließeinheit montierten 8-fach Wasserbatterie auf Anschlussleisten mit Innengewinden 3/8 Zoll an Bediengegenseite der BWAP (4 Temperierkreise über Energiekette) und der FWAP (4 Temperierkreise über Schlauchkanal). Für Wassertemperatur max. 85°C.



• Konsole zum Aufbau des Roboters auf die SGM, inklusive Befestigungsschrauben.
• Ausführung Y-Achse, Teleskophub Y = 1000 mm (500/500)
• Z-Achse 2000 mm ohne Schutzeinhausung inklusive Stützfuß
• C-Klappachse, pneumatisch für LRX 50/LRX 100, (Drehung um die Z-Achse) 0 und + 90 Grad, Pneumatisch betätigt; Eigengewicht 1,66 kg; Drehmoment Md = 30 Nm, pneumatische B-Achse, für LRX 100, Drehmoment 5 Nm, Drehung von 0° - 180°, Gewicht 5 Kg,
• Achtung: max. Manipulationsgewicht (Achsen, Greifer und Teil), 10kg darf nicht überschritten werden!



 Sicherheitspaket für Umzäunung:

• Schalter, Quittiertaster, Türkontakt, Panikentriegelung
• Hinweis: Sicherheitspaket für Umzäunung: Schalter, Quittiertaster, Türkontakt, Panikentriegelung
• Sicherheitskomponenten für 2 Stück Schutzeinhausungstüren (Türe nicht im Lieferumfang) zum eingenständingen Bau einer Schutzeinhausung!
• Vorbereitung der Steuerung zum Anschluss des Sicherheitspakets.
• inklusive Verbindungskabel mit Steckverbinder (HAN 25 D) zum Anschluss des Sicherheitspakets.
• Vorbereitung der Steuerung zum Anschluß eines zweiten Sicherheitspaketes inkl. Kabel HAN 25D Pneumatikventil für Druckluft-Kreis (5/2 Wegeventil mit 1 Magnetspule, monostabil)
• Zusätzliches Pneumatikventil für Druckluft-Kreis (5/2 Wegeventil mit 1 Magnetspule, monostabil)
• Venturi-Kreis zur Vakuumerzeugung. Vakuumüberwachung durch Vakuumschalter mit Vakuumanzeige und einstellbarem Grenzwert.
• Zusätzlicher Venturikreis. Vakuumschalter mit Vakuumanzeige und einstellbarem Grenzwert.
• Vollintegrierte Steuerung: SGM mit Funktionstasten: START, STOP, AUTOMATIK, HANDLING EIN, GRUNDSTELLUNG, SCHNELL-LANGSAM
• Elektrische Sicherheitsschnittstelle zwischen Handling und SGM: Notaus und Schutztürabsicherung in2-kanaliger Ausführung. Leistungsversorgung über Steckverbinder an der KM SGM. (Nur möglich in Verbindung mit KM SGM)
• SCHNITTSTELLE, HANDLING
• Handheld, Kunststoffgehäuse:

8,5" Farbdisplay mit Touch Panel

Notaustaster

Zustimmtaster 3-stufig

Schlüsselschalter

CAN-Bus

USB-Buchse

20 m Verbindungskabel

Arbeitsbereichsüberwachung

(Holmabsicherung) der Spritzgießmaschine 20 in den Hauptachsen definierbare Sperräume

ST



Schnittstelle zum Anschluss von Zusatzgeräten:

• 8 digitale Eingänge (Typ 24V, max. 30V)
• 8 digitale Ausgänge (24V, max. 2A)
• Anschlusskabel mit Steckverbinder (Typ HAN 25 D)
• Anschluss von Sicherheitssignalen (Not-Aus, Schutztürsicherung) nicht möglich.
• Zur Ansteuerung von Fördersystem
• 2x kundenfreie Verfügung



• Schaltschrankvorbereitung für Transportbandanschluss

Schnittstellensignale:

Ansteuerung Bandtakt (Transportband Ein/Aus)

Bandstrom 1

Bandelektrik 2

Signalanschluss mit Steckverbinder

Typ: HAN 25 D

Lieferung incl. Motorschütz und Motorschutzschalter für Förderband im Schaltschrank des Roboters integriert
