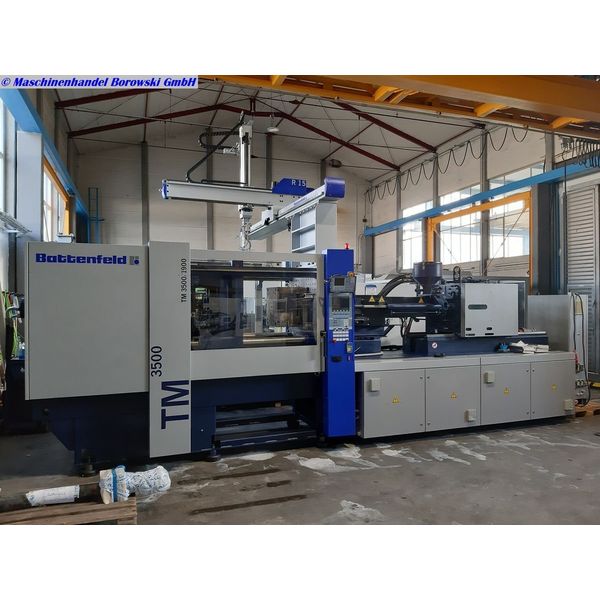

gebrauchte Spritzgießmaschinen BATTENFELD TM 3500-1900
| Lager-Nr.: | 502749 |
| Hersteller: | BATTENFELD |
| Typ: | TM 3500-1900 |
| Steuerung: | UNILOG B 4 |
| Baujahr: | 2002 |
| Betriebsstunden: | 61000 h |
Die TM Baureihe von Battenfeld steht für Spitzentechnologie in der Kniehebeltechnik.
Diese jahrzehntelang bewährte Konstruktionsprinziepien stehen für eine robuste, zuverlässige und wartungsfreundliche Maschinenreihe.
Auch unsere BATTENFELD TM 3500-1900 UNILOG mit B4-Steuerung entspringt dieser Baureihe.
Der besonders robuste und biegesteife Maschinenkörper sorgt für eine präzise Umsetzung Ihrer Produkte.
Zwei Kernzüge, Luftventil, Materialtrichter und Wasserbatterie sorgen dafür das Ihre Produktionsanforderungen erfüllt werden.
Zusammen mit dem Robotersystem UNIROB R15 10-(8+8)-30 und der mitgelieferten Schutzeinhausung können Sie bei uns eine überprüfte und soforteinsetzbare Produktionseinheit erwerben.
Selbstverständlich ist auch diese Maschinenkombination von Fachkräften überprüft worden!
Auch unsere BATTENFELD TM 3500-1900 UNILOG mit B4-Steuerung entspringt dieser Baureihe.
Der besonders robuste und biegesteife Maschinenkörper sorgt für eine präzise Umsetzung Ihrer Produkte.
Zwei Kernzüge, Luftventil, Materialtrichter und Wasserbatterie sorgen dafür das Ihre Produktionsanforderungen erfüllt werden.
Zusammen mit dem Robotersystem UNIROB R15 10-(8+8)-30 und der mitgelieferten Schutzeinhausung können Sie bei uns eine überprüfte und soforteinsetzbare Produktionseinheit erwerben.
Selbstverständlich ist auch diese Maschinenkombination von Fachkräften überprüft worden!
Technische Daten Schliessseite
| Schließkraft: | 3500 | kN |
| Holmmass h x v: | 710 x 710 | mm |
| Plattengrösse h x v: | 1010 x 1010 | mm |
| Einbauhöhe min.: | 300 | mm |
| Einbauhöhe max.: | 710 | mm |
| Plattenabstand max.: | 1380 | mm |
| Öffnungsweg: | 670 | mm |
| Auswerferhub: | 200 | mm |
| Auswerferkraft: | 59 | kN |
| Zentrierung bewegliche Platte D: | 160 | mm |
| Zentrierung feste Platte D: | 160 | mm |
Technische Daten Spritzseite
| Schneckendurchmesser: | 65 | mm |
| Hubvolumen: | 1078 | ccm |
| Spritzdruck: | 1777 | bar |
| Schneckenlänge: | 22 | l/d |
| Schneckenhub: | 325 | mm |
| Schneckendrehzahl: | 270 | min |
| Schneckendrehmoment: | 2340 | N |
| Plastifizierstrom: | 68 | g/s PS |
| Einspritzstrom ins Freie: | 360 | g/s PS |
| Anzahl der Heizzonen: | 6 | |
| Düsenweg: | 500 | mm |
Abmessungen & Gewicht
| Maschinenabmessungen LxBxH: | 7.86m x 1.69m x 2.31m | |
| Gesamtgewicht: | 15200KG | |
Ausrüstung
Technische Daten Handling
| Maschinenart : | Linearhandling | |
| Fabrikat: | Battenfeld | |
| Steuerung: | UNIROB R15 10-(8+8)-30 | |
| Baujahr: | 2002 | |
| Handhabungsgewicht: | 15 | kg |
| Betriebsstunden: | 61000 | h |
| X-Achse: | 1200 | mm |
| Y-Achse: | 1600 | mm |
| Z-Achse: | 3000 | mm |
| B-Achse Rotationn: | 180 | ° |
| Rotation Achse C: | 90 | ° |
| : | 2 | |
| Handling Gesamtabmessungen: | 4,60 x 2,20 x 2,35 | |
| : | 150 | kg |

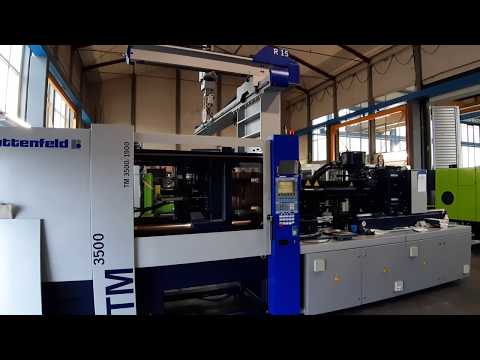

Videos
